CrystalDiffract® 7 소개
CrystalDiffract는 X선과 중성자 분말 회절의 세계를 컴퓨터 화면으로 가져옵니다. 실시간 매개변수 제어를 통해 회절과 샘플 설정을 실험하고 피드백을 즉각 받을 수 있습니다. 동적 혼합물 제어를 통해 포괄적인 위상(Phase) ID를 통해 실제 실험 데이터를 특성화 할 수 있습니다. 가장 쉽고 빠른 Rietveld 구조 정제로 인해 CrystalDiffract 7은 모든 과학자가 기다려온 도구입니다.
▶ CrystalDiffract 7의 새로운 기능은 무엇인가요?
- 리트벨트 구조 정밀화
- 종합적인 단계 식별
- 피크 파인더
- 자동 배경 제거
- 덧셈/뺄셈 패턴 7.1
- 고급 산란 인자
- XRDML 데이터 파일 가져오기 7.2
- 통합 구조 라이브러리
- 컬러 필름 스트립 7.2
- 간소화된 문서 인터페이스
- 리퀴드 글래스(macOS 26) 7.2
- 문서 메모
- 미리보기 기능이 포함된 새로운 파일 형식
- Quick Look 플러그인(Mac)
- 툴스트립 7.1
- 이동 도구 7.1
- 갤러리 창
- 더 알아보기…
Runs Natively on
Apple Silicon
and Intel
다상 Rietveld 구조의 정제(Multi-Phase Rietveld Structure Refinement)
CrystalDiffract 7에는 관찰된 회절 패턴을 시작 구조에 대한 참조로 스마트 “Rietveld” 정제를 할 수 있는 새로운 정제(Refine) 검사기가 포함되어 있습니다. 위상 혼합물의 회절 패턴도 정제할 수 있으며 각 컴포넌트의 중량 분율(weight fraction)을 계산합니다.
기존의 정제 소프트웨어에 만족하지 않고 처음부터 자체 Rietveld 정제 엔진을 개발했습니다. 최대 성능을 위해 고도로 최적화되었으며 최신 멀티코어 프로세서를 최대한 활용합니다. 정제 자체는 빠르고 쉬우며 정제 검사기(Refine Inspector)의 Control 탭을 통해 제어됩니다. 정제 과정에서 Chi 제곱(Squared) 에러는 플로팅(floating) Trajectory 창에 표시됩니다. Results 탭에(에러와 함께) 표시되며, 매개변수 간의 상관 관계는 컬러 Correlation Matrix에 그래픽으로 표시됩니다.
납 황산염에 대한 Rietveld 정제. 관찰된 패턴과 시험 구조는 왼쪽 사이드바에서 선택됩니다. 정제 검사기는 피크 프로필(peak profile), 플롯 범위 및 구조적 매개변수를 포함하여 정제를 위해 선택된 매개변수를 보여줍니다.
포괄적 위상 ID(Comprehensive Phase ID)
CrystalDiffract 7은 새로운 위상 ID 명령을 사용하여 알려지지 않은 패턴을 식별하게 도와줍니다. 이 명령은 소스 패턴에서 가장 강한 회절 피크의 위치와 상대 강도를 식별하고, 이를 내부 데이터베이스와 비교하여 가장 가까운 일치 항목을 보여줍니다.
CrystalDiffract 7에는 위상 식별에 사용할 수 있는 거의 500,000 개의 회절 패턴 아카이브가 있습니다. 소스 구조는 Crystallography Online Database(“COD”)에서 파생되었습니다. 내장된 회절 아카이브를 사용하는 대신 기존 파일과 폴더를 사용하여 자체 아카이브를 구축할 수 있습니다.

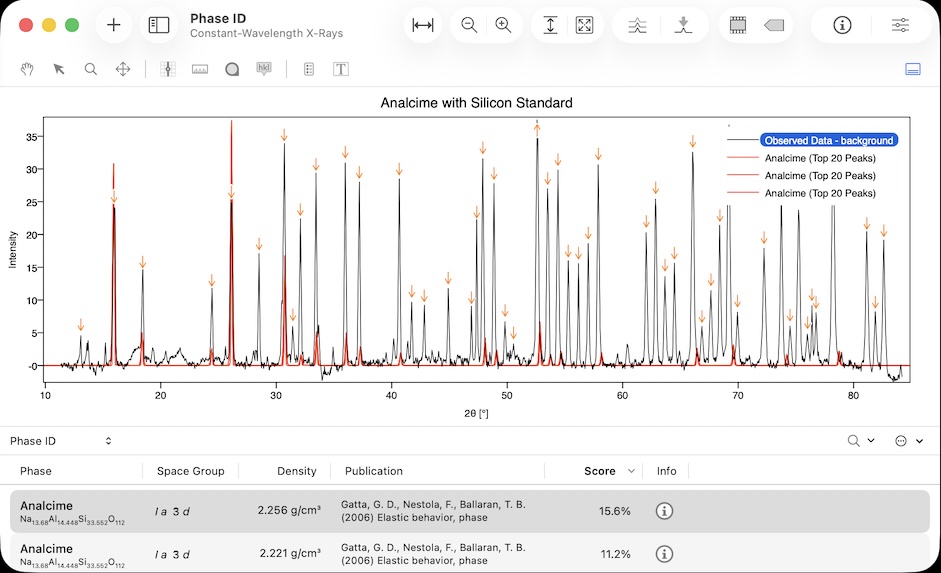

실제 사용 중인 위상 ID : 가장 강한 피크를 자동으로 찾아내고 내장된 회절 데이터베이스와 비교하여 재료를 빠르게 식별합니다.
회절 시뮬레이션(Diffract Simulation)
CrystalDiffract는 강력한 X선과 중성자 분말 회전 시뮬레이션 기능을 제공합니다. 네 가지 사전 설정 시뮬레이션 유형 중 하나를 선택합니다 : 파 상수 X선, 중성자 ; 에너지 분산 X선 ; 또는 비행 시간 중성자. 다중 처리를 통해 프로파일 시뮬레이션과 회절 및 샘플 매개변수의 실시간 조정이 빨라 회절 실험을 확실하게 제어할 수 있습니다.

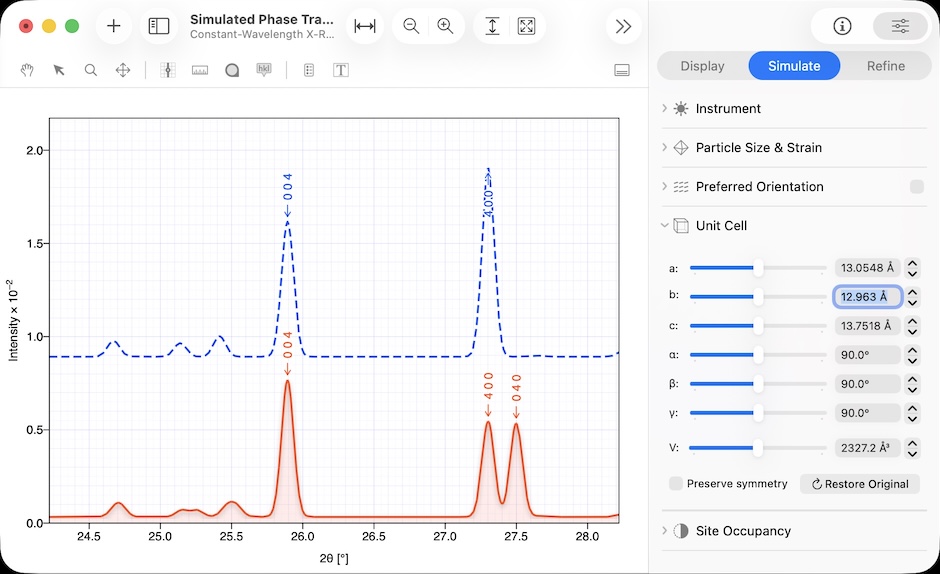

사방정계(파란색 그래프)에서 사방정계(빨간색 그래프)로 위상 전이를 시뮬레이션합니다. 단위 셀 매개변수를 바로 편집하여 피크 분할이 어떻게 변하는지 확인할 수 있습니다.
CrystalDiffract를 사용하면 패턴을 혼합 그룹(mixture group)으로 끌어서 놓기만 하면 다중 위상 혼합물을 시뮬레이션 할 수 있습니다. 혼합 슬라이더와 매개변수 목록(Parameters List)의 텍스트 컨트롤을 사용하여 실시간으로 혼합 구성을 조정합니다. 추가 컨트롤을 사용하면 혼합 총량(mixture total)을 잠그거나 컴포넌트를 0으로 재설정하여 위상 비율을 수동으로 쉽게 편집할 수 있습니다.

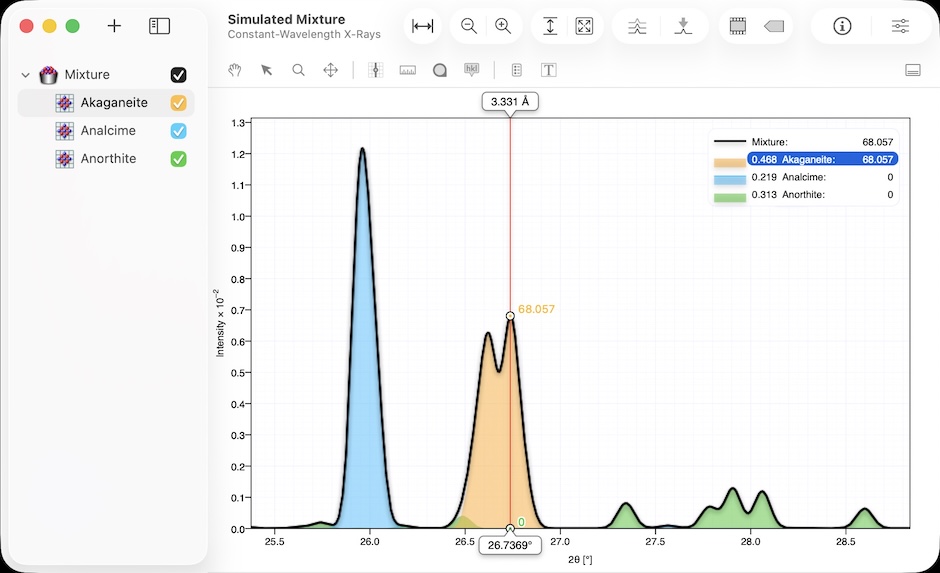

시뮬레이션 혼합 : 혼합에 단계를 추가하려면 위상을 그룹으로 끌어서 놓습니다.

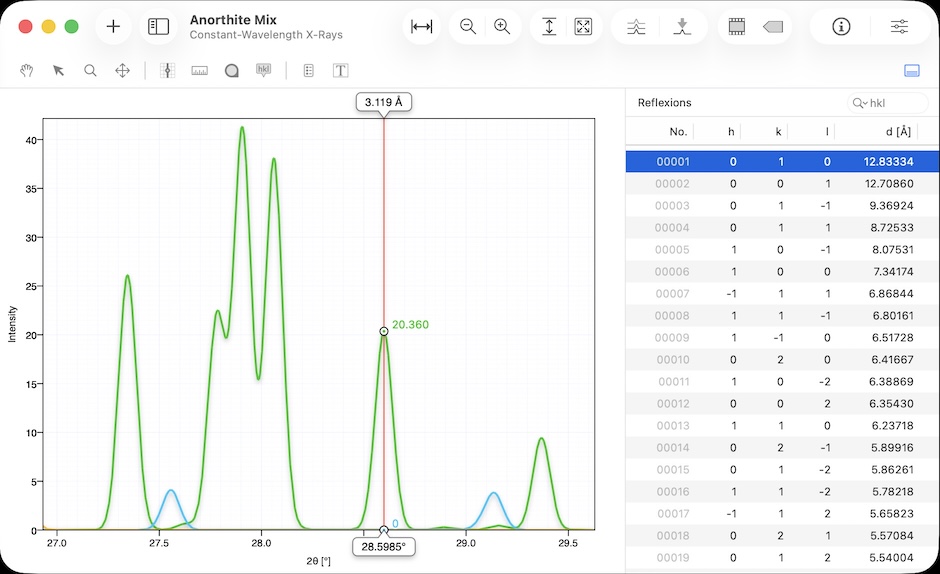

통합 검색(Search) 필드를 사용하면 플롯 패턴이나 반사 목록(Reflections List)에서 시뮬레이션된 반사를 빠르게 찾을 수 있습니다. 목록에서 반사를 탐색하고 정렬할 수 있으며 반사를 두 번 클릭하면 플롯에서 즉시 찾을 수 있습니다. 피크 팁(Peak Tips)은 마우스를 움직일 때 반사를 식별하는데 도움이 됩니다. 팀은 확장 가능하여 d-간격, 상대 강도와 너비를 포함하여 각 피크에 대한 전체 정보를 표시합니다.
피크 팁은 마우스를 움직일 때 시뮬레이션된 피크를 식별하며 확장 가능합니다.
CrystalMaker 11 통합(Integration)
CrystalDiffract 7은 CrystalMaker 11과 함께 동작하도록 설계되었으며, 저장된 결정 파일을 읽어 회절 특성을 시뮬레이션 합니다. 두 프로그램을 연결하여 한 창에서는 결정 구조를 보고 다른 창에서 분말 회절 패턴을 볼 수 있습니다. CrystalMaker의 “라이브 강도 모드(Live Intensity Mode)”를 활성화하면 CrystalMaker에서 구조를 실시간으로 편집(이동, 회전, 원자 그룹 변경)하고 CrystalDiffract에서 시뮬레이션 된 회절 패턴 업데이트를 볼 수 있습니다.

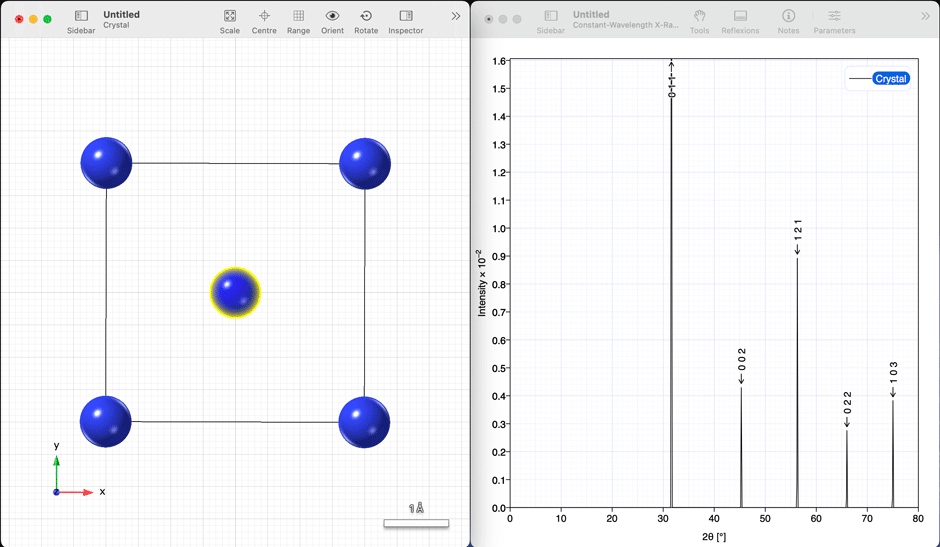

라이브 강도 모드(Live Intensity Mode) : CrystalMaker에서 구조를 편집하면(왼쪽) CrystalDiffract에서 시뮬레이션 된 회절 패턴(오른쪽)이 업데이트 됩니다.
실험 데이터 분석(Analyze Experimental Data)
CrystalDiffract를 사용하면 시뮬레이션 데이터와 비교하기 위해 여러 실험 데이터 세트를 가져올 수 있습니다. 텍스트 파일을 회절 창으로 끌어 놓기만 하면 됩니다. 관찰된 데이터를 조작하고 크기를 조정하고 실시간 평활화(smoothing )와 배경 보정(background corrections)을 적용한 다음 혁신적인 화면 도구를 사용하여 관찰된 패턴을 측정할 수 있습니다. 시뮬레이션 된 패턴과 비교하여 순도를 확인하거나 위상 식별 합니다.

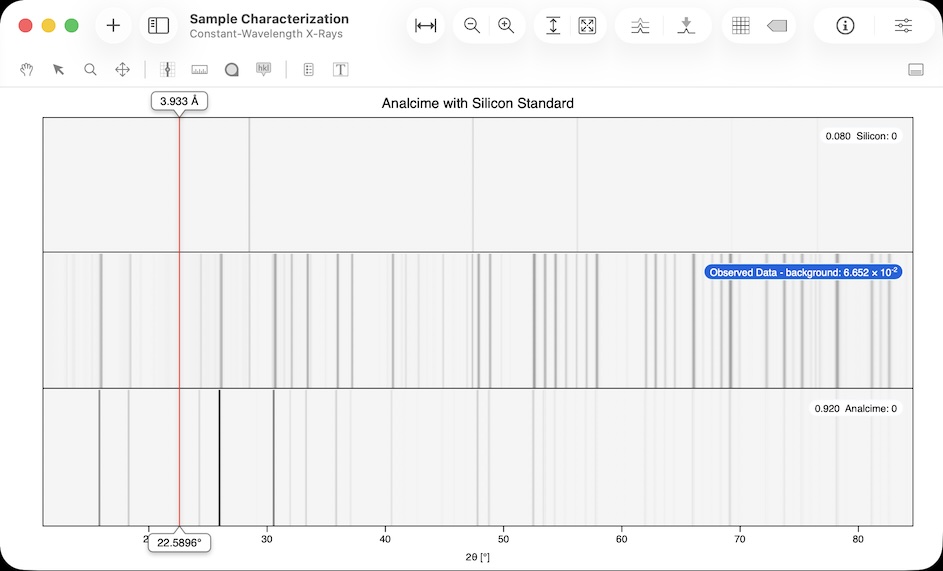

필름 모드(Film mode)는 시뮬레이션 된 회절 패턴과 관찰된 회절 패턴을 일치시키는 아주 좋은 방법입니다.
멋진 그래픽 제작(Gorgeous Graphics to Go)
CrystalDiffract는 매우 아름다운 디스플레이를 제공하며 고해상도 백터 형식으로 다른 프로그램으로 쉽게 복사할 수 있습니다. 클립보드에 복사하거나 다른 프로그램으로 드래그 앤 드롭 하거나 파일로 저장하십시오.

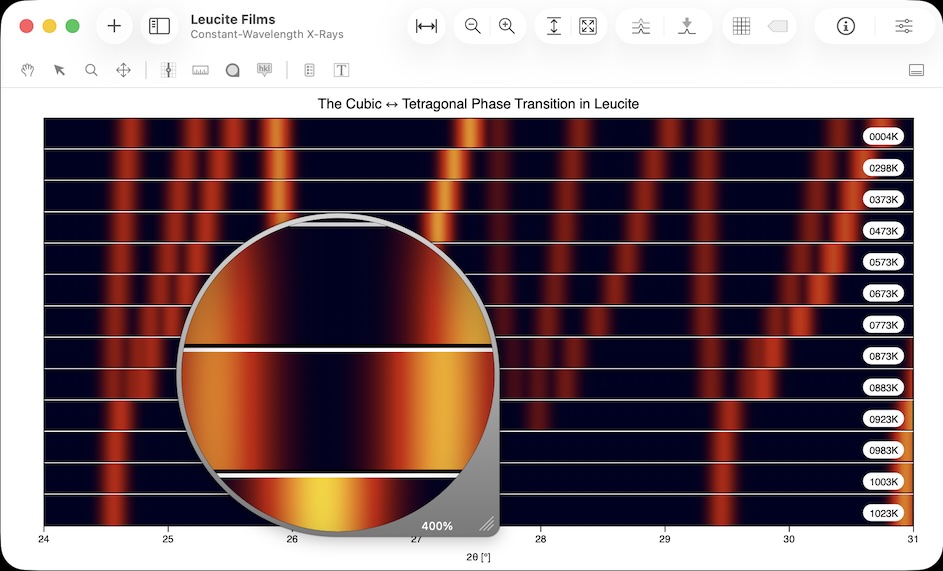

루페(Loupe)를 사용하면 크기를 계속 변경할 필요 없이 데이터를 고해상도로 볼 수 있습니다.
패턴 색상(pattern colors), 선(line) 및 마커(marker) 크기/스타일, 투명도 음영(shadow), 피크 오버레이, 격자선(gridlines), 필름 스타일 및 색상, 피크 레이블(내용, 위치 및 정렬 포함), 범례 표시(legend display), 플롯 제목(plot title), 텍스트 글꼴 및 크기 등을 포함하여 디스플레이에 대한 광범위한 제어가 가능합니다.
결정 구조 포함(Crystal Structures Included)
내장된 크리스털 편집기(대칭 처리 모두 포함) 덕분에 (self-contained) CrystalDiffract를 사용하면 프로그램 내에서 처음부터 새로운 회절 시뮬레이션을 구축할 수 있습니다. CIF, CMTX 또는 CrystalMaker 문서(CMDX나 CMDF)에서 구조를 가져오거나 CrystalMaker 11에서 “라이브 강도 모드”(아래)로 구조 데이터를 원활하게 보낼 수도 있습니다.
CrystalDiffract에는 약 1,000 개의 결정 구조(500 개의 미네랄 포함) 라이브러리도 포함되어 있습니다. 색인화되고 검색 가능하며 즉각적인 회절 시뮬레이션을 위해 준비되었습니다. 일반적인 무질서한 데이터베이스가 아닙니다. 대신, CrystalDiffract에 최적화되고 전문적으로 큐레이팅 된 라이브러리로 공간 그룹, 밀도, 부피 및 기타 결정학 데이터 디스플레이가 있습니다.
통합 구조 라이브러리를 사용하여 알루미노규산나트륨(alumino-silicate) 광물을 찾습니다.
데이터 출력(Data Output)
CrystalDiffract를 사용하면 작업을 독립형(self-contained) 문서로 저장하여 이후 프로그램을 사용할 때 빠르고 편리하게 액세스 할 수 있습니다. 또한 전체 회절 패턴, 반사 목록, 구조 인자, CIF 또는 CMTX 형식의 결정 구조 데이터를 내보낼 수도 있습니다.
CrystalDiffract는 CrystalMaker와 직접 시각화할 수 있는 기능을 제공합니다. 시뮬레이션 패턴을 선택하고 시각화 명령을 선택만 하면 결정 구조가 CrystalMaker에 표시됩니다.
크로스플랫폼(Cross Platform – Properly Done)
CrystalDiffract는 64 비트 Windows 또는 64 비트 macOS의 두 가지 버전으로 제공됩니다. Mac과 Windows 버전은 동일한 바이너리 파일 형식과 유사한 기능 세트를 공유하여 크로스플랫폼 작업과 협업을 쉽게 만듭니다. 각 버전은 처음부터 해당 운영 체계에 맞게 설계되어 진정한 운영 체계 지원과 성능을 최대한 제공합니다.
지금 Mac 또는 Windows 용 CrystalViewer를 다운로드하여 직접 사용해 보십시오. 저렴하고 유연한 사이트 라이센스가 연구를 강화하고 학생 들의 열정을 불러일으키는데 어떻게 도움이 되는지 알아 보십시오.
