CrystalMaker® 11 소개
CrystalMaker는 결정과 분자 구조를 시각화하는 가장 효율적인 방법입니다. 대화형 디자인을 통해 “숲 대신 나무를 보고” 복잡한 재료에 대해 시각적으로 이해할 수 있습니다. CrystalMaker는 기존 결정학 소프트웨어를 뛰어넘어 회전하는 애니메이션을 동적으로 시각화 할 수 있습니다. 에너지 모델링 도구를 사용하면 새로운 구조를 설계 및 이완하고, 진동 특성을 예측하며, 다른 재료와 상호 작용하는 방식을 탐색할 수 있습니다.
완벽한 결정 에너지 모델링(Full Crystal-Energy Modelling)
CrystalMaker 11은 10 년간의 연구 프로젝트의 산물로 이 기간 동안 박사 학위 프로젝트와 지식 이전 파트너십(Knowledge Transfer Partnership)을 후원했습니다. 우리의 목표는 개인용 컴퓨터를 위한 에너지 모델링과 격자 역학 도구(Lattice Dynamics Tools)를 개발하는 것이었는데, 이는 복잡한 구조와 속성에 대한 최고의 시각적 이해를 제공하고, 에너지를 낭비하는 슈퍼컴퓨터 없이 워크스테이션 수준의 도구를 보다 많은 과학 컴퓨터에 제공하려는 장기적인 목표를 기반으로 합니다.
참조 :
Gao, M., Palmer, DC & Dove, MT (2025) CrystalMaker® 11을 이용한 분자 및 격자 시뮬레이션의 새로운 접근법. MRS Communications 15:1007-1016. https://doi.org/10.1557/s43579-025-00793-y ← 오픈 액세스!
CrystalMaker 11에서 페로브스카이트 구조를 완화하는 방법.
▶ CrystalMaker의 모델링 기능이 특별한 이유는 무엇일까요?
- 매개변수화된 포텐셜을 사용하는 힘장 접근법은 DFT를 사용하여 보정됩니다. DFT의 모든 장점을 그대로 유지하면서도 훨씬 더 큰 시스템에서 실시간으로 작동하며, 노트북에서도 사용할 수 있습니다!
- 결합 환경에 기반한 스마트한 전위 선택: 추가적인 사용자 입력이 필요하지 않습니다.
- 몬테카를로 기법은 평형 상태에서 멀리 떨어진 구조, 예를 들어 결합 길이가 지나치게 길거나 결합 각도가 왜곡된 조잡한 수작업 구조까지도 완화할 수 있게 해줍니다!
- 정밀도 향상을 위해 하이브리드 최소제곱법 사이클이 추가되었습니다.
- 정제 과정 중에는 그래프 형태로 에너지 출력을 제공하며, 이후에는 메뉴 명령을 통해 확인할 수 있습니다.
- 결정(포논) 및 분자의 진동 모드(진동 주파수 포함)를 계산하며, 분자의 경우 적외선 스펙트럼을 시뮬레이션합니다.
포논 탐색기(Phonons Explorer)
CrystalMaker 11은 분산 곡선(Dispersion Curves) 및 구조 애니메이션(Structural Animations)을 포함하여 결정의 진동 모드를 계산할 수 있습니다. 격자파(Lattice Waves) 또는 ‘포논(Phonons)은 상호 공간의 모든 지점에 대해 시각화 할 수 있으며 상호 공간에서 두 점을 지정하고 해당 분산 곡선을 표시할 수 있습니다. 파동 벡터(Wave Vector)를 정의하고 진동 모드(Vibrational Mode) 시각화를 위해 분산 곡선의 한 점만 클릭 하면 됩니다.
할라이트 구조에서 광학적 포논 모드를 시각화한 그림.
Simulate Temperature & Pressure
온도 와 압력 시뮬레이션 명령을 사용하면 온도 와 압력(선택 사항)의 영향을 시뮬레이션 할 수 있습니다. CrystalMaker는 사용자가 지정한 온도/압력을 사용하여 일정한 부피(“NVT”) 또는 일정한 압력(“NPT”)을 사용하여 Monte Carlo 시뮬레이션을 실행합니다. 구조(이상적으로는 슈퍼셀)는 에너지 값이 표시되어 실시간으로 업데이트 됩니다.
이 명령은 구조적 변화의 대화형 시각화를 제공할 뿐만 아니라, 예를 들어 후속 모델링 계산을 위해, “비정질(Amorphous)” 구조를 제공하기 위해 이상적인 재료를 무질서하게 만드는 유용한 방법을 제공합니다.
1000K에서의 암염에 대한 몬테카를로 시뮬레이션.
물리적 & 열역학적 특성(Physical & Thermodynamics Properties)
CrystalMaker는 에너지 모델링의 일부로서 결정의 상태 밀도(Density of States)를 계산할 수 있습니다. 이는 다양한 진동 주파수(Different Vibrational Frequencies)의 상대적 모집단(Relative Population)을 보여주는 히스토그램으로 시각화하며 기본 계산은 물리적, 열역학적 특성에 대한 예측을 뒷받침합니다.
▶ 계산된 속성 :
- 영점 에너지
- 진동 에너지
- 헬름홀츠 자유 에너지
- 엔트로피
- 비열 용량
- 탄성 상수 텐서
- 탄성 계수
- 음향 속도: 횡파(“s파”)와 종파(“p파”).
- 영률
- 푸아송 비
- 유전 텐서
- 굴절률
분자 모델링 & 진동 모드(Molecular Modelling & Vibrational Modes)
Crystalmaker를 사용하면 손으로 그린 조잡한 분자 구조를 가장 낮은 에너지의 3차원 구조로 바꿀 수 있으며 실시간으로 이완 상태를 시각화 할 수 있습니다. 이완되는 동안 모델을 회전할 수도 있습니다.[비디오 참조]
에텐의 진동 모드를 시각화했습니다. 왼쪽에는 허용되는 모든 모드(6개의 영주파수 병진 모드 포함)가 나열되어 있습니다. 선택된 모드는 애니메이션으로 표시되며, 사용자는 진폭, 속도 및 품질(프레임 수)을 조정할 수 있습니다. 애니메이션 모델은 회전 및 크기 조절이 가능하며, 다양한 모델 유형(예: 막대형 보기 또는 공간 채움 보기)으로 볼 수 있습니다. 현재 모드는 화면 하단의 계산된 적외선 스펙트럼에서 강조 표시되어 있습니다.
분자 결정 도구(Molecular Crystal Tools)
“숲 대신 나무를 보라”는 우리의 진언은 복잡한 분자 결정을 다룰 때 특히 적절합니다. 종종 비대칭 단위 – 시작 용 패킹 – 보다 더 많은 것을 볼 수 있으며 다른 프로그램은 단위 셀의 가장자리에 있는 단편화된 분자로 인해 어려움을 겪습니다.
CrystalMaker의 전용 도구를 사용하면 하나의 단위 셀의 무결 내용을 표시하고, 개별 분자를 분리하거나 비대칭 단위를 표시할 수 있습니다. “조각난(fragmented)” 분자를 복구하고 원자의 가장 가까운 이웃을 따라 플롯 범위를 “키우고(grow)”, 복잡한 비디오에서 의미를 찾을 수 있습니다.
이제 분자 결정에서 선택한 분자에 대해 짧은 비결합 접촉(non-bonded contacts/밀접 접촉”close contacts”)을 표시할 수도 있습니다. 관심 있는 분자에서 원자를 선택하고 선택(Selection) > 가까운 연락처 표시(Show Close Contacts) 명령을 선택하면 됩니다. 가까운 접촉은 선택한 분자의 원자와 이웃 분자 사이의 2차 결합으로 표시됩니다. [비디오 참조]
패킹 탐색기(Packing Explorer)
CrystalMaker 11은 새로운 결정 구조를 설계하기 위한 최고의 도구입니다. 완전히 새로운 Packing Explorer를 사용하면 대칭, 셀 매개변수, 분자 방향과 위치 지정을 완벽하게 제어하고 밀접 접촉(close contacts)을 실시간으로 표시하는 옵션을 통해 분자를 결정으로 변환할 수 있습니다.
새로운 도구 스트립(Tool Strip)은 실시간 회전, 위치 지정, 측정 및 크기 조정을 위한 도구와 함께, 새로운 검사기는 포장 효율성과 밀도에 대한 실시간 업데이트를 제공하는 애니메이션 공개 그룹(animated disclosure groups)을 제공합니다.
패킹 탐색기를 사용하여 분자를 결정 구조로 패킹하는 과정입니다. 공간군은 P1으로 설정하고 , 분자를 회전 및 이동시킨 후, 단위 셀 매개변수를 최종적으로 조정합니다. 생성된 결정 구조에서 가장 중심에 위치한 분자의 근접 접촉 거리가 표시됩니다.
프로브 원자 환경(Probe Atomic Environments)
CrystalMaker는 결합 거리(bond distances), 각도, 비틀림(torsion angles) 등 조정 환경을 측정하기 위해 사용하기 쉬운 화면 도구를 제공합니다. 마우스로 클릭하거나 다양한 원자 및 결합(bonds)을 롤오버(role over)하면 실시간 출력[비디오 참조]을 할 수 있습니다. 실시간 반경 조정을 통해 조정 클러스터(coordination clusters)와 쉘(shells)을 시각화 할 수도 있습니다(예 : 마우스 클릭 한번[비디오 참조]으로 구형 나노 입자 구축.
자세한 접착 거리(bond distance)와 각도 정보는 화면에서 확인하거나 텍스트 파일로 내보낼 수 있습니다. 강력한 거리 탐색기(Distance Explorer)를 사용하면 요소(elements)나 사이트 조합을 중심으로 조정 환경(coordination environments)을 그래픽으로 시각화 할 수[비디오 참조] 있습니다. 선택한 요소 쌍(element pairs)에 대한 “부분(partial)” 쌍 분포[비디오 참조] 함수를 볼 수 있는 옵션을 사용하여 X선 또는 중성자 쌍 분포 함수를 시각화 할 수도 있습니다.[비디오 참조]
거리 탐색기는 비정질 실리카 내 실리콘 원자 주변의 거리 밀도를 보여줍니다.
비정질 실리카에 대한 중성자 쌍 분포 함수를 계산했습니다.
Angles Explorer는 비정질 실리카에서 O–Si–O 결합각의 분포를 보여줍니다.
변형 & 결정 엔지니어링(Transformation & Crystal Engineering)
CrystalMaker를 사용하면 단위 셀(unit cell)을 변환하고, 격자 유형(lattice type)을 변경하고, 슈퍼셀을 만들고, 원점(origin)을 이동하고, 임의의 행렬(matrix) 변환을 적용할 수 있습니다. 또한, 선택한 결정 평면에 단위 셀을 투영하여 “표면 셀(surface cell)을 생성할 수도 있습니다. 기존 소프트웨어와 달리 CrystalMaker는 미려하고 사용하기 쉬운 인터페이스를 갖추고 있으며 일반적인 선택 사항을 사전 설정하여 사용할 수 있습니다. 어렵지 않게 사용하는 결정학입니다.
CrystallMaker의 선택 도구(selection tools)를 사용하면 원자 그룹을 이동, 분리(detach), 복제(duplicate), 숨기기(hide), 삭제할 수 있습니다. 분자 조각을 숨기거나 복구하고 개별 분자를 분리하여 보십시오. 어떤 방향으로든 격자 평면(lattice planes)을 표시합니다. 결정을 슬라이싱 하여 내부 평면을 조사하고 하나의 구조나 분자를 다른 구조 안에 배치합니다. CrystalMaker의 실시간 결정 엔지니어링 (real-time crystal engineering)도구를 사용하면 결정 격자 내에 공간을 삽입하고, 결정에 새로운 원자나 전체 분자를 배치하고 새로운 결정 격자를 디자인할 수 있습니다. [비디오 참조]
▶ 변환 도구
- 플롯 범위: xyz 축을 따라 원자 범위를 실시간으로 제어
- 구형 클러스터: “나노결정”의 내부 및 외부 반지름을 실시간으로 제어합니다.
- 캐비티 파인더: 적절한 크기의 반투명 구체를 사용하여 구조물에서 가장 큰 공동을 자동으로 표시합니다.
- 구조 내의 그룹을 숨기거나 분리하기 위한 선택 도구 (화살표/사각형, 올가미, 다각형, 선택 도구)를 사용합니다.
- 방향이 지정된 격자 평면으로 격자를 자릅니다 : 표시 표면.
- 슬래브 생성: 두 개의 방향이 지정된 격자면을 사용합니다.
- 표면 셀 생성: 지정된 평면에 투영됩니다.
- 슈퍼셀: 기존 셀 크기의 배수를 지정합니다.
- 사전 설정이 포함된 일반 행렬 변환 (예: 마름모꼴 행렬을 육각형 행렬로 변환)
- 대칭 삭제 명령은 구조를 유지하기 위해 새로운 사이트를 추가합니다.
- 결정에서 분자로의 변환.
- Packing Explorer는 실시간 대칭, 단위 셀 매개변수, 위치 및 방향을 통해 분자에서 결정에 이르기까지의 상호 작용적인 제어 기능을 제공합니다.
- 결정 격자 내의 원자 그룹을 이동시키거나 회전시킵니다 .
- 선택한 원자를 복제합니다 .
- 선택 검사기를 사용하여 원자 유형(원소 기호, 점유율)을 변경합니다 .
- 결정 내 지정된 격자면을 따라 공간을 삽입합니다 .
- 벤드 래티스(Bend Lattice): 원자를 선택하고 곡률 반경을 지정하면 즉시 나노튜브(또는 구부러진 판)를 만들 수 있습니다.
- 구조 보간: 구조적 동작 애니메이션을 더욱 부드럽게 만들기 위해 중간 구조를 추가합니다.
왼쪽: 두 실리콘 결정(111 도메인과 110 도메인) 사이의 경계면. 오른쪽: 서로 다른 두 구조를 같은 창에 모아 크기를 비교한 모습.
크리스탈 모양(Crystal Shapes)
대칭 관련 면을 자동으로 추가하고 거리를 실시간으로 조정하여(따라서 면 크기도 조정하여) 결정 모양을 쉽게 만들 수 있습니다. “모양 모드”에서는 모든 원자를 숨기고 면에 색을 입힐 수 있으며, 모양 내부의 원자는 표시하고 외부의 원자는 제외하는 옵션도 제공합니다 . 또한 여러 모양을 조합하여 좌수정 및 우수정 석영과 같은 키랄 관계 또는 쌍정 법칙을 시각화할 수 있습니다.
크리스탈메이커 인터페이스는 좌수성 및 우수성 석영과 오른쪽에 있는 평면 검사기(대칭 관련 평면 및 그 거리를 표시)를 보여줍니다.
왼쪽: 파이로프 가넷: 모양과 구조. 오른쪽: 포스터라이트의 결정 구조와 참고를 위한 거시적 모양.
포괄적 데이터 가져오기 & 내보내기(Comprehensive Data Import & Export)
CrystalMaker를 사용하면 즉각적인 디스플레이와 강력한 맞춤형 기능을 통해 약 45 가지의 다양한 형식에서 데이터를 가져올 수 있습니다. CrystakMaker는 DL_POLY HISTORY와 같은 다중 구조 파일을 처리할 수 있으며 동기화 및 애니메이션 기능을 사용하여 구조적 동작, 격자 역학(lattice dynamics)을 빠르게 이해하거나 시뮬레이션 궤적을 시각화할 수 있습니다. 또한 CrystalMaker는 아주 거대한 구조도 처리합니다. CrystalMaker만의 “심층 프로파일링(Depth Profiling)” 도구를 활용하여 대규모 구조물의 관심 영역을 빠르게 스캔할 수 있습니다. 즉, 컴퓨터 모델의 결과를 특성화하는데 이상적인 제품입니다.
▶ 다음 위치에서 데이터를 가져올지 결정하세요
- 3ED 체적
- 원자 (v4, v5)
- CASTEP 세포
- CASTEP 출력
- CASTEP 체적
- CCL
- Chem3D 카르테시안
- 시이프
- CMDX(크리스탈메이커 X 문서)
- CMDF (CrystalMaker 7–9 Crystal)
- CMMF(크리스탈메이커 7-9 분자)
- CMTX(크리스탈메이커 텍스트)
- CSSR
- 가우스 큐브
- DEN(부피 측정)
- DL_POLY 구성
- DL_POLY Revcon
- DL_POLY 히스토리
- DMol3 “CAR” 파일
- DMol3 “ARC” 궤적 파일
- FDAT(CCSD)
- GRD(체적)
- 그로맥스
- GSAS
- 꿀꺽
- ICSD
- 램프스 덤프
- 몰파일
- PDB
- 프리즘형
- RMC 프로필
- SD파일
- 쉘엑스
- 스트루플로
- 시스템
- 토파스
- VASP 구조(POSCAR, CONTCAR)
- VASP 궤적(XDATCAR)
- VASP 용적 측정법(CHG, CHGCAR 등)
- 베스타 여신
- 복셀
- WIEN2k 구조
- XCrySDen 구조(XSF)
- XCrySDen 애니메이션(AXSF)
- XYZ
다른 프로그램과 데이터 공유, 구조 데이터 저장, 결합 거리(bond distances), 조정 환경(coordination environments) 또는 데이터로 웹 페이지 구축 등 다양한 출력 옵션을 사용할 수 있습니다.
▶ 데이터 내보내기
- CASTEP 세포
- Chem3D 카르테시안
- 시이프
- CMDX(크리스탈메이커 X 문서)
- CMTX(크리스탈메이커 텍스트)
- 좌표 파일
- 표시되는 조정 파일
- 결정 배위 파일
- 거리 및 각도
- DL_POLY 구성
- DL_POLY Revcon
- DMol3 “CAR” 파일
- 요소 파일
- GRD 체적
- HTML 구조
- PDB
- RMC 프로필
- VASP 구조
- 진동 주파수 및 고유 벡터
- 진동 스펙트럼(IR)
- 복셀 부피
- XYZ
볼륨 데이터 시각화(Volumetric Data Visualization)
CrystalMaker를 사용하면 각각의 개별 시각적 설정이 있는 현재 구조와 원하는 수의 3D 데이터세트를 결합할 수 있습니다. 텍스트 파일에서 가져오거나 전자 밀도(electron density) 또는 다공성 계산(porosity calculations)으로 생성된 데이터를 시각화할 수 있습니다.[비디오 참조]

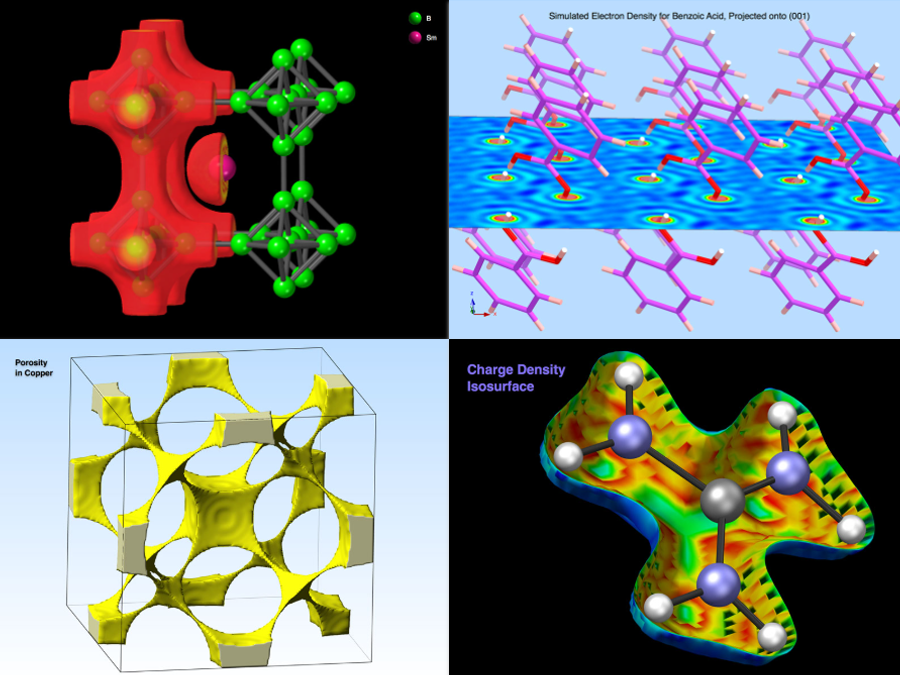

왼쪽 위: SmB₆ 의 전하 밀도를 시각화한 그림입니다 . 반투명 밀도 오버레이의 일부를 잘라내어 아래쪽 결정 구조를 드러냈습니다.
오른쪽 위: 벤조산의 전자 밀도를 시뮬레이션하고 (001) 평면에 투영한 그림입니다.
왼쪽 아래: 구리 구조의 다공성을 시각화한 그림입니다.
오른쪽 아래: Gaussian CUBE 파일에서 가져온 전하 밀도를 기울기 등전위면으로 나타낸 그림입니다.
- 3ED, CASTEP, Gaussian CUBE, DEN, GRD, GULP, VASP, Voxel, XSF 파일에서 볼륨 데이터 시각화
- 다공성을 “negative”(void) 또는 “positive”(filled) 공간으로 시각화
- 모든 결정의 전자 밀도 계산 및 시각화
- 범위 슬라이더(range slider)를 사용하여 데이터 표시 범위를 고정
- 포인트 클라우드(크기 또는 불투명도) 표시 옵션
- 다중 격자 평면 섹션을 투명하게 시각화
- 실시간 범위 제어를 통해 등위면이나 볼륨을 표시
- 멋지고 미려한 디스플레이를 바이큐빅 보간법(bicubic interpolation)을 사용하여 실험 데이터를 돋보이게 하기
- 내부, 외부 및 절단 색상(truncation colours)을 특화
- 색상, 그라데이션 선택
- 동일한 창에서 다중 데이터세트로 작업
- 데이터세트 추가 또는 빼기
새로운 결정 및 분자를 빠르게 구축(Build New Crystals & Molecules Fast!)
CrystalMaker를 사용하면 모든 종류의 결정이나 분자 구조를 빠르고 쉽게 만들 수 있습니다. 내장된 대칭 처리 기능과 우아한 공간 그룹(space group) 브라우저가 결정학의 어려움을 해결하고 프로그램이 모든 결합과 다면체를 자동으로 생성합니다. 분자 구축이 정말 쉬워졌습니다. 포인트 앤 클릭(point-and-click)으로 원자와 결합(bonds)을 추가할 수 있으며, 새로운 Relax 명령을 사용하여 에너지를 최소화하고 구조를 최적화할 수 있습니다.
CrystalMaker는 전통적인 “ball-and-stick”, 공간 채우기(space-filling), 다면체, 와이어프레임(wireframe) 및 열 타원체(thermal ellipsoids)를 포함한 광범위한 모델 유형을 제공합니다. 각 모델 유형은 사진처럼 사실적인 그래픽이나 간단한 라인 아트(line-art) 디스플레이 옵션을 통해 광범위하게 특화할 수 있습니다. CrystalMaker는 수 백만 개의 원자, 결합 및 다면체에 대한 연속 플롯 범위를 설정할 수 있습니다.
뛰어난 3D 그래픽(Outstanding 3D Graphics)
CrystalMaker는 업계 최고의 3D 그래픽을 갖추고 있어 완벽한 오버랩 수정(overlap correction) 및 반 투명도를 갖춘 뛰어나고 빠른 픽셀 단위의 시각화를 완벽하게 제공합니다. 최신 Mac이나 Surface Pro 기기에서 고해상도 “Retina” 그래픽을 즐겨보십시오. 출판물 수준의 그래픽을 투명하게 저장하거나 회전하는 구조와 애니메이션이 포함된 멋진 비디오를 만들어 보십시오.

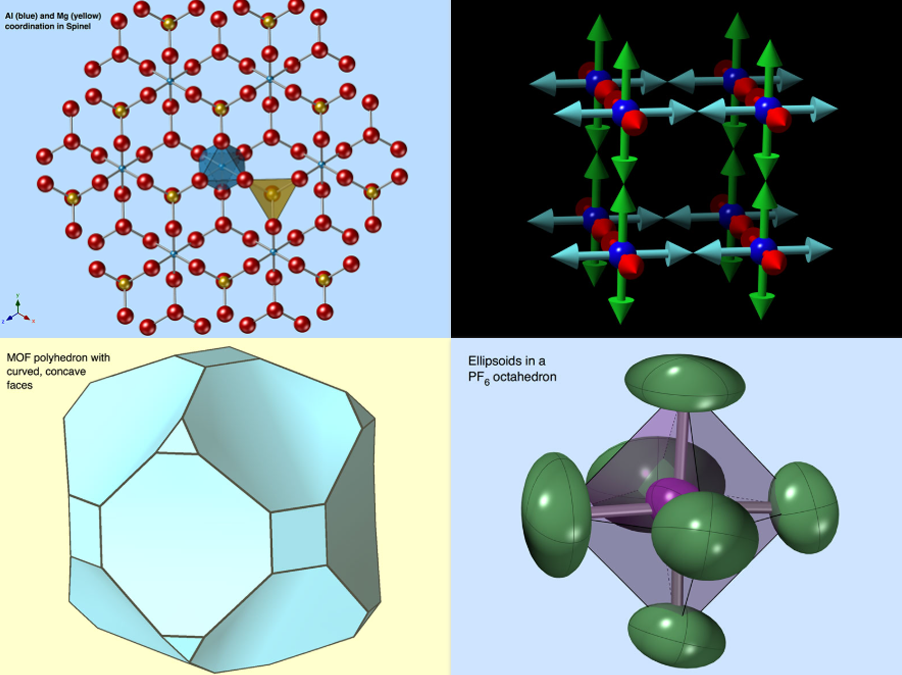

왼쪽 상단 : 동일한 결정의 서로 다른 원자에 서로 다른 다면체 스타일을 적용합니다.
오른쪽 상단 : 원자 벡터.
왼쪽 아래 : 곡면이 있는 오목 다면체.
오른쪽 아래 : 반투명 다면체 모서리에 있는 타원체
실시간 작업(Real-Time Manipulation)
마우스로 클릭하여 끌거나 키보드 또는 도구 모음을 사용하십시오. 벡터나 평면 법선에 평행하게 보입니다. 트랙패드(trackpad)를 사용한 멀티 터치 회전 및 크기 조정, 내장 FaceTime 카메라(Mac) 또는 선택 사항인 Leap Motion Controller(Windows) 비디오를 사용하여 공간에서 간단한 핸드 제스처를 활용해 보십시오. Mac 용 CrystalMaker는 적절한 기본 Mac 애플리케이션으로서 2016-2022 MacBook Pro 용 전용 Touch Bar 인터페이스를 자랑합니다. 전용 터치 다이얼, 방향 사전 설정과 슬라이더를 사용하여 회전 및 확대/축소할 수 있습니다.
CrystalMaker에서 사용할 수 있는 다양한 Touch Bar 인터페이스 중 일부입니다. 위에서부터 : 기본 레이아웃 ; 회전 다이얼 ; 구조물 스크러버(scrubber) ; 원자 선택기(atom picker). 2017~2023년 MacBook Pro 컴퓨터에서 볼 수 있으며 Apple과 긴밀한 파트너십을 통해 진정한 기본 Mac 소프트웨어에 대한 우리의 약속을 보여줍니다.
다중 구조 애니메이션(Multi-Structure Animation)
CrystalMaker는 정적 구조(static structures)를 뛰어 넘어 구조적 동작을 빠르고 쉽게 탐색할 수 있는 최초의 프로그램 입니다. 파일을 같은 창에다 끌어다 놓은 다음 썸네일을 재정렬하여 자신만의 영화 일정을 구축할 수 있습니다. 보기 작업과 동기화, 썸네일을 드래그 앤 드롭하여 재정렬 후 재생 버튼을 클릭하여 애니메이션을 시각화 합니다. 여기서 끝나지 않습니다. CrystalMaker X를 사용하면 애니메이션을 회전하고 크기를 조정하며, 모델 유형, 뷰(view), 방향 및 모델 설정을 변경할 수 있습니다. 재생 컨트롤(Playback Controls)을 사용하여 애니메이션 시퀀스를 “스크럽(scrub)” 할 수도 있습니다. 이는 시뮬레이션 궤적을 빠르게 탐색하는 이상적인 방법입니다. 마지막으로 웹이나 프리젠테이션 비디오에서 사용하기 위해 애니메이션을 영화(동영상)로 내보낼 수 있습니다.

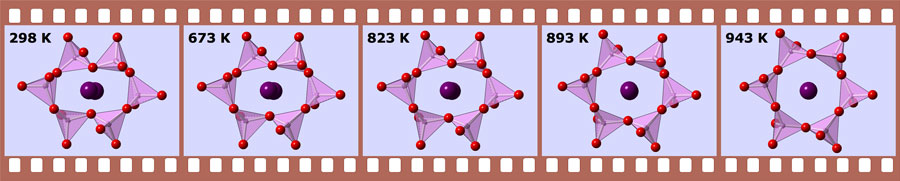

백류석(leucite) 구조의 6원 고리의 이완 형상입니다.
매력적인 교육 컨텐츠 만들기(Create Compelling Education Content)
CrystalMaker 문서는 각각의 고유한 그래픽 썸네일이 포함된 다중 구조를 저장할 수 있습니다. 명확한 애플리케이션은 구조적 동작과 애니메이션 용이지만 동일한 구조, 다양한 모델 유형, 원자 범위나 관련 구조의 다양한 보기(views)를 저장할 수도 있습니다. 각 구조에는 고유한 메모가 있으므로 이상적인 교육 도구, 즉 회전이 가능한 완전 대화형 슬라이드 쇼가 상황에 맞게 표시됩니다. 매력적인 교육 컨텐츠를 구축하는 방법에 대한 예제가 프로그램에 포함되어 있습니다(예 : “석영 만들기”, “스피넬(Spinel)” 만들기)

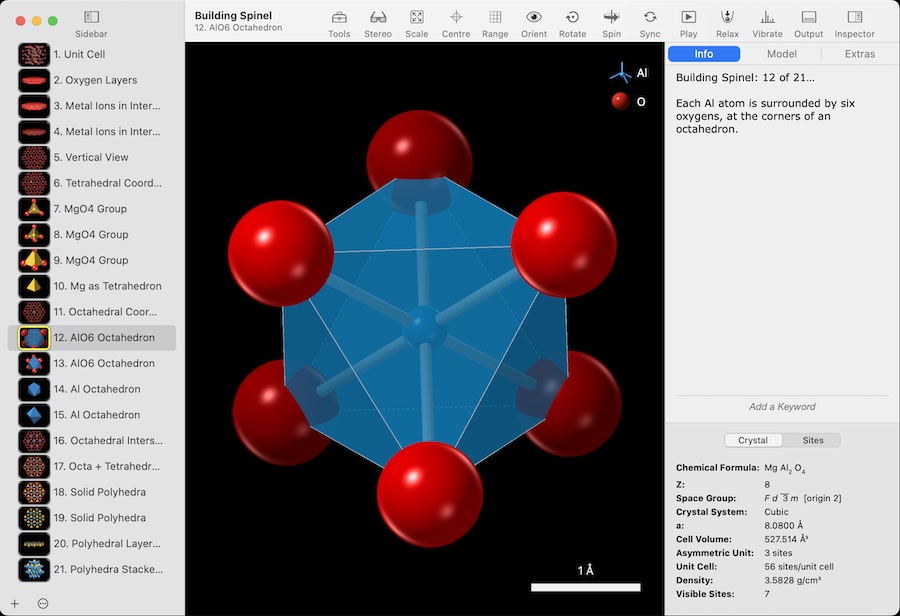

왼쪽에 모델 구조 목록(간략히 “List View”)이 표시되고 오른쪽에 현재 모델과 해당 메모가 표시되는 다중 구조 문서 창(document window) 입니다.
알고 있나요 ? CrystalMaker 소프트웨어 사이트 라이센스가 있으면 구조 모델을 학생 및 동료와 공유할 수 있습니다. 저렴한 연간 라이센스 시스템이 사이트 전체에 적용됩니다. 타 부서에서도 소프트웨어를 사용하려는 동료가 있기 때문입니다. 또한 Mac과 Windows 버전의 자매 프로그램인 CrystalDiffract와 SingleCrystal도 포함됩니다. 이는 학생 커뮤니티에 참여하여 “놀이를 통해 학습”하고 진정한 가치를 보여줄 수 있는 좋은 방법입니다. 자세히 알아보기.
3D 프린팅 & 모델 내보내기(3D Printing & Model Export)
CrystalMaker를 사용하면 STL 3D 파일 내보내기 옵션(대부분의 3D 프린터에서 지원)을 통해 구조물의 3D 모델을 인쇄할 수 있습니다. 모든 구조를 자체 포함된 COLLADA 3D 파일로 내보낼 수도 있습니다. 이는 3D 그래픽 소프트웨어와의 교환에 이상적인 방법입니다. 더욱 좋은 점은 iPad에서 CrystalMaker COLLADA 파일을 볼 수 있다는 것 입니다 ! 파일을 iBooks Author(Mac 앱 스토어에서 무료 다운로드 가능)에 놓은 다음 iPad에 게시하여 보십시오.
회절 지원(Diffraction Support)
CrystalDiffract(분말 회절)와 SingleCrystal(X선, 중성자 및 TEM 단결정 회절) 프로그램 덕분에 단일 메뉴 명령만으로 표시된 모든 결정 구조에 대해 회절 패턴을 시뮬레이션 할 수 있습니다. SingleCrystal은 CrystalMaker와 연결될 수 있으므로 구조를 회전하면 회절 패턴이 회전하고 그 반대의 경우도 마찬가지입니다. 새로운 “실시간 분말 회절(Live Powder Diffraction)” 모드를 사용하면 CrystalMaker에서 구조를 편집하고 CrystalDiffract Video에서 해당 분말 회절 패턴 업데이트를 실시간으로 확인할 수 있습니다.

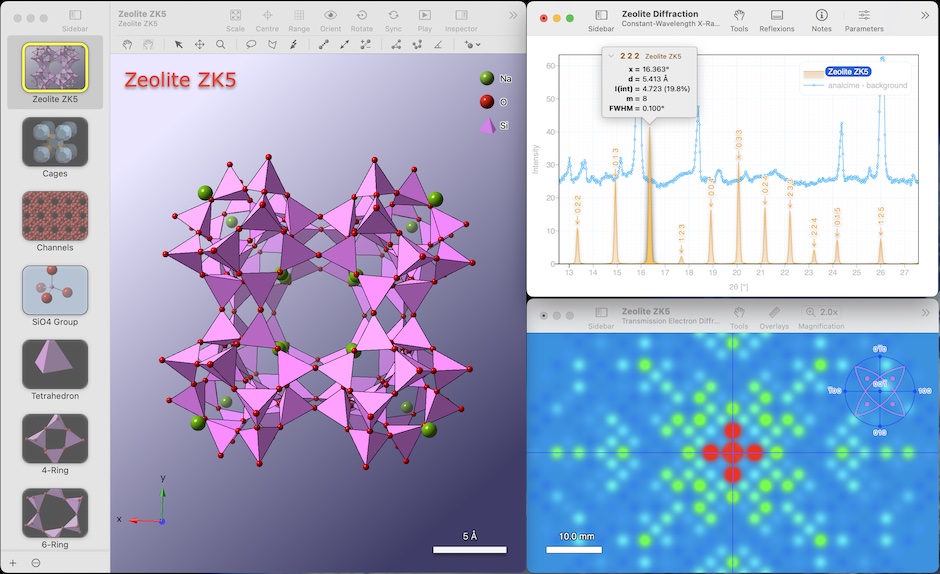

CrystalMaker Office : CrystalDiffract 7(오른쪽 상단)에 분말 회절이 표시되고 SingleCrystal 5(오른쪽 하단)에 전자 회절 패턴이 표시된 CrystalMaker 11(왼쪽)에서 제올라이트 구조 시각화
CrystalMaker에 포함된 제품
CrystalMaker에는 CrystalViewer가 포함되어 있으며 전문적으로 선별된 약 1,400 개의 결정과 분자 구조 컬렉션을 제공하며 색인화되고 주석이 추가되어 즉시 디스플레이 할 수 있습니다.
CrystalViewer에는 밀집 금속(close-packed metals)부터 단순한 이온 화합물, 규산염, 금속-유기 프레임워크(Metal-Organic Frameworks)와 같은 “하이브리드 재료”까지 구조 유형을 다루는 애니메이션 결정 화학 투어를 포함한 풍부한 교육 리소스가 포함되어 있습니다.

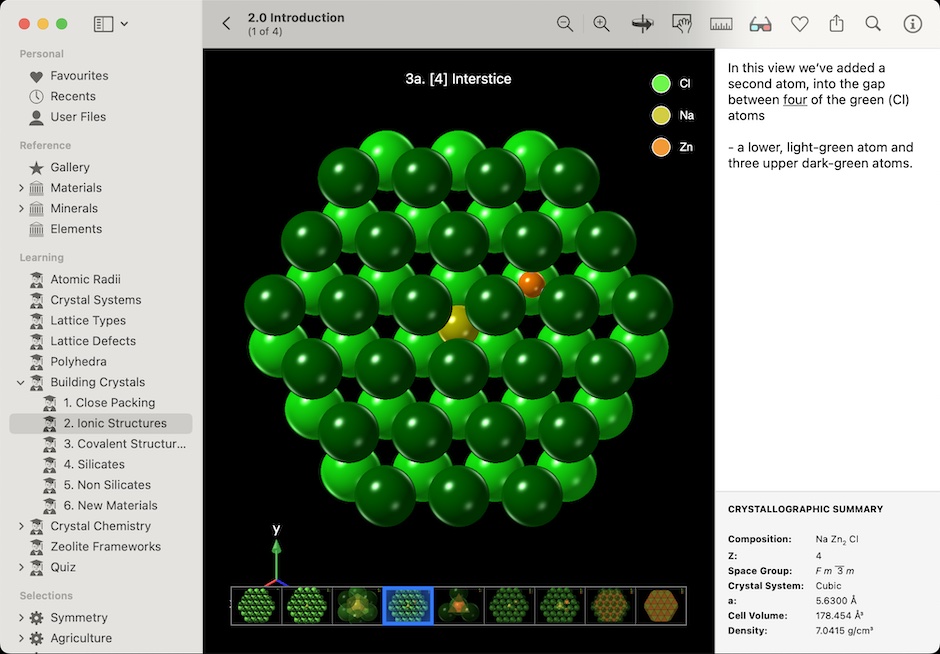

CrystalViewer의 애니메이션 교육 라이브러리로 결정 화학을 학습해 보십시오.
크로스 플랫폼(Cross Platform – Done Properly)
CrystalMaker는 64 비트 Windows 용과 64 비트 macOS 용의 두 가지 버전이 있습니다. 두 가지 개별 버전으로 제공합니다. Mac과 Windows 버전은 동일한 문서를 읽을 수 있고 유사한 기능 세트를 갖고 있어 플랫폼 간 작업 및 공동 작업을 쉽게 할 수 있습니다. 각각의 버전은 처음부터 해당 운영 체계에 맞게 설계되어 진정한 운영 체계 지원과 성능을 최대한 지원합니다.
▶ Native Application이 중요한 이유
대부분의 과학 소프트웨어는 형편없다
안타깝게도 많은 과학 프로그램, 특히 “무료” 프로그램들은 진정한 의미의 맥이나 윈도우 프로그램이 아닙니다. 개발자들이 제대로 된 프로그램을 만들 기술이 없거나, 아니면 귀찮아서 그렇게 하지 않는 것입니다. 그들은 가장 기본적인 기능만 한 운영체제에서 다른 운영체제로 이식하는 방식을 택하는데, 이때 Qt , wxWidgets , Java 와 같은 타사 도구를 사용합니다 .
…그 결과로 만들어진 애플리케이션은 운영 체제의 장점을 제대로 활용하지 못합니다. 그래픽 가속 기능도 없고, 인터페이스도 조잡하고 보기 흉하며, 무엇보다 속도가 매우 느립니다! 이러한 소프트웨어는 운영 체제와 협력하는 것이 아니라 오히려 방해하는 조잡한 편법에 의존하여 실행되기 때문에 호환성 문제가 심각합니다. 자바(Java)를 보면 알 수 있습니다!
게다가, 소프트웨어가 “무료”라고 주장한다면 (세상에 공짜는 없습니다. 세금이나 연구 자금 삭감 등을 통해 상당한 대가를 치르고 있을 가능성이 높습니다), 효과적인 지원도 없고, 업데이트도 부실하며, 장기적인 존속 가능성에 큰 의문이 제기될 것입니다.
우리는 다른 방식으로 일을 합니다.
저희는 전문 과학 소프트웨어 개발업체입니다. 애플과 마이크로소프트에 정식 등록되어 있으며, 각 플랫폼에 최적화된 성능과 사용성을 제공하는 네이티브 소프트웨어 개발을 위해 해당 업체들의 개발 도구만을 사용합니다.
저희는 유료 고객의 지원을 바탕으로 최고의 소프트웨어를 개발합니다. 그 대가로 정기적인 업데이트와 함께 무료 장기 지원을 제공합니다. 숨겨진 보조금이나 정부 지원금은 없습니다. 저희는 이것이 장기적으로 지속 가능한 소프트웨어 개발의 유일하게 정직한 방법이라고 생각합니다.
사례 연구: macOS
저희는 Apple의 동료들과 긴밀히 협력하여 Mac용 CrystalMaker를 세밀하게 조정했습니다. Apple 캠퍼스를 방문하여 소프트웨어를 시연하고, Apple 담당자들이 소프트웨어를 사용해 보도록 했으며, Touch Bar 통합을 포함한 새로운 기능에 대한 그들의 조언을 받았습니다.
저희는 맥 전용 소프트웨어를 개발하기 때문에 더 나은 성능과 사용자 경험을 제공할 수 있습니다. 예를 들어 다음과 같은 간단한 차이점들이 있습니다.
- 유니버설 바이너리: Apple Silicon 및 Intel 에서 기본적으로 실행됩니다.
- macOS 26 “Tahoe” 용 Liquid Glass 인터페이스
- 화려한 레티나 그래픽 .
- 멀티터치 (회전 및 확대/축소).
- 촉각 피드백 (구조물을 느껴보세요!).
- 다크 모드 .
- 맥북 프로용 터치 바 인터페이스.
- 전체 화면 모드 및 Spaces를 지원합니다.
- 문서 탭 .
- Quick Look 미리보기 및 Finder 썸네일.
- 퀵타임 비디오.
- Apple 고객 지원 – 검색 기능 포함.
- 보안 관리자 친화적 : 코드 서명, 샌드박스 테스트 완료, 공증 완료.
다른 프로그램에서는 볼 수 없는 기능들이지만, 이 모든 것들이 합쳐져 훌륭한 사용자 경험을 제공하며, 맥 플랫폼을 선택한 이유를 충분히 설명해 줍니다 (만약 맥 전용 소프트웨어를 사용하지 않을 거라면, 애초에 비싼 돈을 들여 맥을 살 이유가 없겠죠?!).
사례 연구: Windows Surface Pro
저희는 마이크로소프트의 새로운 서피스 프로 태블릿 제품군을 지원하는 데 특히 많은 노력을 기울였습니다. 이를 위해 소프트웨어를 “태블릿” 모드에서 작동하도록 조정하고 멀티터치 제어를 지원하는 새로운 코드를 개발했습니다.
- Windows 기본 인터페이스.
- 마이크로소프트 설치 프로그램을 사용합니다 .
- 아름다운 고해상도 그래픽 .
- 멀티터치 회전 및 확대/축소
- Leap Motion 3D 컨트롤러 와 호환됩니다.
컴퓨터를 많이 사용하시는 분이라면, 저희의 타협 없는 접근 방식이 얼마나 큰 차이를 만들어내는지 바로 느끼실 수 있을 겁니다. 특히 최근에 새 컴퓨터를 구입하셨다면, 그 차이를 더욱 확실히 느끼실 수 있을 거예요!
특급 지원(First-Class Support)
CrystalMaker는 사용이 쉽습니다. 하지만, 가능한 빨리 최신 정보를 얻을 수 있도록 필수 프로그램 기능에 익숙해지도록 고안된 편리한 튜토리얼이 포함되어 있습니다. 온라인 도움말(Online Help)은 인터페이스와 기능에 대한 참조를 빠르게 제공하며, 매우 상세하고 풍부한 그림이 포함된 160 페이지 사용자 가이드도 있습니다. 쉬운 검색을 위해 Adobe PDF 형식으로 제공되며 빠른 탐색을 위한 페이지 썸네일도 포함되어 있습니다.
마지막으로, 정기적인 증분 소프트웨어(incremental software) 업데이트와 문의사항에 대한 즉각적이고 맞춤화된 응답이 포함되는 최고 수준의 기술 지원을 자랑스럽게 생각합니다.
직접 사용해 보십시오. 지금 Mac이나 Windows 용 CrystalMaker를 다운로드 하십시오. 또한, 저렴하고 유연한 사이트 라이센스가 어떻게 연구에 힘을 실어주고 학생 들의 열정을 불러일으키는데 도움을 주는지 알아 보십시오.
